Өнім сипаттамасы
Түсті оптикалық талшықтар тиксотропты суды бөгейтін гельмен толтырылған жоғары модульді материалдан жасалған бос түтікке орналастырылады. Кабельдің өзегі металл беріктік элементінен тұрады. Бос түтік (және толтырғыш арқан) дөңгелек кабель өзегін қалыптастыру үшін орталық беріктік элементінің айналасында бұралған. Кабель өзегі мен кабель өзегі мен болат таспа арасындағы бос орындар суды бөгейтін гельмен толтырылады. Қапталған алюминий таспамен бойлық орау және ішкі полиэтилен қабықшаны экструзиялаудан кейін кабель қапталған болат таспамен оралып, отқа төзімді сыртқы қабықпен экструдталған.
Өнім ерекшеліктері
◆Электрлік коррозияға күшті қарсылықты қамтамасыз ететін AT қабығын пайдаланады.
◆Жоғары созылу беріктігі бар жеңіл салмақ, ұзақ аралық орнатуға мүмкіндік береді.
◆ Кернеу мен температура ауытқуларына тамаша қарсылық көрсетеді.
Оптикалық сипаттамалар
| Талшық Түр | Өсу (+20℃) | Өткізу қабілеті | Сандық | Кабель Кесу |
| @850мм | @1300мм | @1310мм | @1550мм | @850мм | @1300мм | Диафрагма | Толқын ұзындығы |
| G.652 |
|
| ≤0,36дб/км | ≤0,22дб/км |
|
|
| ≤1260нм |
| G.655 | - | - | ≤0,40дб/км | ≤0,23дб/км | - |
| - | ≤1450нм |
| 50/125 мкм | ≤3,3дб/км | ≤1,2дб/км | - | - | ≥500МГц ·км | ≥500МГц ·км | 0,200±0,015НА | - |
| 62,5/125 мкм | ≤3,5дб/км | ≤1,2дб/км | - |
| ≥200МГц ·км | ≥500МГц ·км | 0,275±0,015NS | - |
Механикалық өнімділік параметрлері:
Номиналды созылу күші (RTS): Созылу күші немесе үзу күші деп те белгілі, ол жүк көтергіш бөліктердің (негізінен арамидті талшықтар) беріктіктерінің қосындысының есептелген мәнін білдіреді. Нақты үзу күші есептелген мәннен ≥95% болуы керек, яғни оптикалық кабельдегі кез келген құрамдас бөліктің сынуы кабельдің үзілуі ретінде бағаланады. Бұл параметр мұнараның беріктігі, кернеуге төзімді аппараттық құрал, дірілге қарсы шаралар және т.б. сияқты көптеген басқару мәндеріне қатысты. Әдетте, рұқсат етілетін ең жоғары кернеу (MAT) RTS шамасының 40%-ына сәйкес келеді.
Максималды рұқсат етілген кернеу (MAT): Жобаланған метеорологиялық жағдайларда жалпы жүктемені теориялық есептеу кезінде оптикалық кабель ұшырайтын кернеуді білдіреді. Бұл кернеу кезінде талшықтың деформациясы қосымша әлсіреусіз ≤0,05% (жіпті түрі) және ≤0,1% (орталық түтік түрі) болуы керек. Осы параметрге, метеорологиялық жағдайларға және бақыланатын шөгуді негізге ала отырып, осы шарттарда оптикалық кабельдің рұқсат етілген аралығын есептеуге болады, бұл шөгу-керісу аралығын есептеу үшін маңызды негіз болып табылады.
Жылдық орташа жұмыс кернеуі (EDS): Кейде күнделікті орташа кернеу деп аталады, ол желсіз, мұзсыз және жылдық орташа температурадағы жүктемені теориялық тұрғыдан есептеу кезінде оптикалық кабель ұшырайтын кернеуді білдіреді. Оны ADSS-тің ұзақ мерзімді операциялық орташа кернеуі ретінде қарастыруға болады. ЭСҚ жалпы алғанда (16-25)% РТС құрайды. Бұл шиеленіс кезінде оптикалық талшықта кернеу, қосымша әлсіреу және өте тұрақты күйде болуы керек. Сонымен қатар, EDS оптикалық кабельдің дірілге қарсы дизайнын анықтайтын оптикалық кабельдің шаршау қартаю параметрі болып табылады.
Ең жоғарғы жұмыс кернеуі (UES): Арнайы пайдалану кернеуі ретінде де белгілі, ол оптикалық кабельдің тиімді қызмет ету мерзімі ішінде жүктеме жобалық жүктемеден асқан кезде оптикалық кабель ұшырауы мүмкін максималды кернеуді білдіреді. Бұл оптикалық кабельдің қысқа уақытқа шамадан тыс жүктелуіне рұқсат етілгенін және оптикалық талшық шектеулі рұқсат етілген диапазондағы кернеуді көтере алатынын білдіреді. Әдетте, UES RTS >60% болуы керек. Бұл кернеу кезінде талшықтың штаммы <0,5% (орталық түтік) және <0,35% (жіпті) болады және оптикалық талшықта қосымша әлсіреу болады, бірақ кернеу босатылғаннан кейін оптикалық талшық қалыпты жағдайға оралуы керек. Бұл параметр ADSS оптикалық кабелінің қызмет ету мерзімі ішінде сенімді жұмысын қамтамасыз етеді.
Қысу күші: ADSS оптикалық кабельдері төсеу және пайдалану кезінде туындауы мүмкін сыртқы қысымға төтеп беру үшін белгілі бір қысу күші болуы керек. Мысалы, Hunan Han Cable Communication компаниясының ADSS-12B1-AT-400 оптикалық кабелі ұзақ мерзімді қысу күші 1100Н/100мм және қысқа мерзімді қысу күші 2200Н/100мм.
Желдің ауытқу бұрышы: ADSS оптикалық кабельдерінің желдің ауытқу бұрышы салыстырмалы түрде үлкен. Желдің жылдамдығы 30 м/с болғанда желдің ауытқу бұрышы 80 ° жетуі мүмкін, ал өткізгіштің желдің ауытқу бұрышы оптикалық кабельдің жартысы ғана. Себебі оның созылу беріктігін арамид талшықтары көтереді, ал арамидтік талшықтардың серпімділік модулі болаттың жартысынан астамын құрайды, нәтижесінде ADSS оптикалық кабельдерінің шөгуі сыртқы жүктемелердің өзгеруіне сезімтал болады.

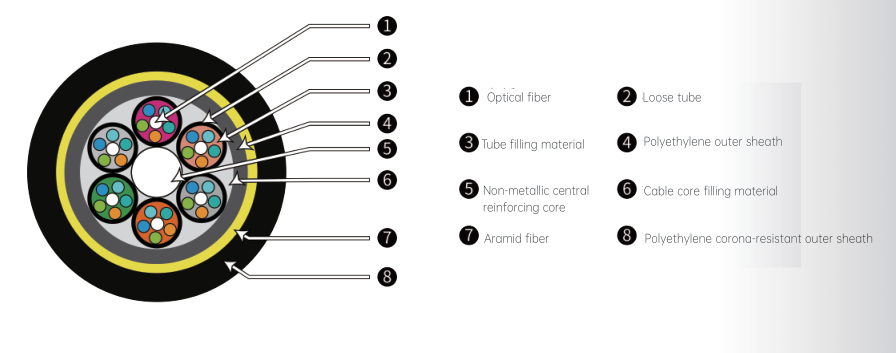

Құрылымдық параметрлер:
Орталық күшейту: Негізінен жоғары беріктік, коррозияға төзімділік және жақсы оқшаулау сипаттамалары бар шыны талшықты арматураланған пластмассадан (FRP) жасалған. Оның диаметрі әдетте шамамен 2,0-2,3 мм. Мысалы, ADSS-12B1-AT-400 оптикалық кабелінің орталық арматуралық FRP диаметрі 2,0 мм, ал ADSS-24B1-AT-600 оптикалық кабелінің диаметрі 2,3 мм.
Бос түтік: Оптикалық талшықты қорғау үшін су өткізбейтін жақпа толтырылған жоғары модульді пластиктен жасалған. Бос түтіктің сыртқы диаметрі әдетте 1,90-2,05 мм. Әр түтіктегі бос түтіктердің саны мен талшықты өзектердің саны оптикалық кабельдердің әртүрлі түрлеріне байланысты өзгереді. Мысалы, ADSS-12B1-AT-400 оптикалық кабелінде 2 бос түтік бар, әр түтікте 6 талшық өзегі бар; ADSS-48B1-PE-400 оптикалық кабелінде әр түтікте 8 талшықты өзегі бар 6 бос түтік бар.
Механикалық күшейту қабаты: Әдетте жоғары беріктік және жоғары модуль сипаттамалары бар және ADSS оптикалық кабельдерінің негізгі созылу элементтері болып табылатын арамидті талшықтардан тұрады. Арамид талшықтарының ауданы оптикалық кабельдің номиналды созылу беріктігіне байланысты өзгереді. Мысалы, ADSS-12B1-AT-400 оптикалық кабелінің арамидтік ауданы 26мм², ал ADSS-24B1-AT-600 оптикалық кабелінің арамидтік ауданы 32мм².
Сыртқы қабық: Әдетте полиэтилен (ПЭ) немесе ізге түсуге қарсы (AT) қабық материалынан жасалған. PE қабығы 110кВ-тан төмен электр желілері үшін, ал AT қабығы 110кВ-тан жоғары электр желілері үшін қолданылады. Сыртқы қабықтың қалыңдығы әдетте шамамен 1,7-1,8 мм, ол оптикалық кабельдің ішкі құрылымын қорғау, ылғалдың енуіне жол бермеу және бақылау коррозиясына қарсы тұру функцияларына ие.
Кабель ядросының құрылымы: Негізінен екі түрі бар: орталық түтік түрі және бұрымды түрі. Орталық түтік құрылымы оптикалық талшықты белгілі бір артық ұзындықтағы суды бөгейтін жақпа толтырылған PBT түтігіне орналастырады, содан кейін арамидті жіпті орап, қабықты сыртқа шығарады. Бұл құрылымды шағын диаметрді алу оңай, мұз-жел жүктемесі аз, салмағы салыстырмалы түрде жеңіл, бірақ оптикалық талшықтың артық ұзындығы шектеулі. Жіпті құрылым оптикалық талшықты борпылдақ түтікшені белгілі бір қадаммен орталық арматураның айналасына айналдырады, содан кейін ішкі қабықты сыртқа шығарады, арамидті жіпті және сыртқы қабықты орап алады. Жіпті құрылым оптикалық талшықтың қауіпсіз артық ұзындығын алу оңай және орташа және үлкен аралықты қолдануда артықшылықтарға ие.
Оптикалық талшық параметрлері:
Оптикалық талшықты модель: Жиі қолданылатын талшықты оптикалық үлгі G652D болып табылады, ол жақсы тасымалдау өнімділігі мен үйлесімділігімен ерекшеленеді.
Режим өрісінің диаметрі: G652D оптикалық талшық үшін режим өрісінің диаметрі 8,6-9,5±0,7мкм. Режим өрісінің диаметрінің консистенциясы оптикалық талшықтың беріліс өнімділігі үшін өте маңызды.
Қаптау диаметрі: Қаптау диаметрі әдетте 125,0±1мкм. Қаптау диаметрінің дәлдігі оптикалық талшық пен басқа оптикалық құрылғылар арасындағы байланыс өнімділігіне әсер етеді.
Концентрлік қате: Ең үлкен концентрлік қате 0,8 мкм. Концентрлік қате неғұрлым аз болса, оптикалық талшықтың беріліс өнімділігі соғұрлым тұрақты.
Қаптаудың шеңберсіздігі: Максималды қаптаманың дөңгелек еместігі 2,0% құрайды. Қаптаманың дөңгелек еместігі оптикалық талшықтың иілу кедергісіне және байланыс жоғалуына әсер етеді.
Кабельді кесу толқын ұзындығы: Жалпы, максимум 1260μm. Кабельді кесу толқын ұзындығы белгілі бір толқын ұзындығында оптикалық талшықтың өткізу сипаттамаларын анықтайды.
Әсер ету коэффициенті: 1310 нм толқын ұзындығында ең жоғары әлсіреу коэффициенті 0,36 дБ/км; 1550 нм толқын ұзындығында ең жоғары әлсіреу коэффициенті 0,22 дБ/км құрайды. Өсу коэффициенті оптикалық талшықтың беріліс өнімділігін өлшеудің маңызды көрсеткіші болып табылады. Әлсіреу неғұрлым аз болса, сигнал беру қашықтығы соғұрлым ұзағырақ болады.
Электрлік өнімділік параметрлері:
Оқшаулау өнімділігі: ADSS оптикалық кабелі барлық диэлектрлік материалдарды пайдаланады, жақсы оқшаулау көрсеткіштеріне ие, электр тогын өткізбейді және жоғары вольтты және күшті электр орталарында электр тогының соғуы мен электр кедергілерін болдырмайды.
Қарсылық өнімділігін қадағалау: ADSS оптикалық кабелі күшті электр өрісінде жұмыс істейтіндіктен, сыртқы қабықтың бақылау кедергісі өнімділігі болуы керек. 110 кВ-тан жоғары электр желілері үшін AT қабықшалары әдетте күшті электр тогының әсерінен оптикалық кабельдің бетіндегі бақылау коррозиясын азайту үшін қолданылады.
Антиэлектромагниттік кедергі өнімділігі: ADSS оптикалық кабелі металл емес диэлектрик болып табылады, электромагниттік кедергілерге әсер етпейді және күрделі электромагниттік ортасы бар орындарға жарамды жоғары вольтты беру желілерінің жанында сигналдарды тұрақты түрде жібере алады.
Басқа параметрлер:
Оптикалық кабельдің сыртқы диаметрі: ADSS оптикалық кабелінің сыртқы диаметрі әдетте шамамен 12,9-14,5 мм. Мысалы, ADSS-12B1-AT-400 оптикалық кабелінің сыртқы диаметрі 12,9 мм, ал ADSS-24B1-AT-600 оптикалық кабелінің сыртқы диаметрі 14,5 мм. Кішкентай кабель диаметрі мұз бен желдің оптикалық кабельге әсерін азайтады, сонымен қатар мұнара мен тірекке жүктемені азайтады.
Оптикалық кабельдің салмағы: Оптикалық кабельдің салмағы салыстырмалы түрде жеңіл және ұзындық бірлігіне шаққандағы массасы әдетте шамамен 133-178 кг/км құрайды. Меншікті салмақ оптикалық кабельдің құрылымына, өзек санына және номиналды созылу беріктігіне байланысты. Мысалы, ADSS-100-1 оптикалық кабелінің бірлік ұзындығы массасы ≤133кг/км, ал ADSS-24B1-AT-600 оптикалық кабелінің салмағы 178кг/км.
Ең аз иілу радиусы: ADSS оптикалық кабелінің ең аз иілу радиусы әдетте жұмыс кезінде кабель диаметрінен 20 есе және төсеу кезінде кабель диаметрінен 30 есе көп. Мысалы, ADSS-12B1-AT-400 оптикалық кабелінің жұмыс кезіндегі ең аз иілу радиусы 220мм, ал төсеу кезінде 360мм.
Қолданылатын температура диапазоны: Әдетте, ADSS оптикалық кабелінің төсеу температурасының диапазоны -15℃-ден +60℃, ал тасымалдау және пайдалану температурасының диапазоны -40℃-ден +70℃-ге дейін. Оптикалық кабель әртүрлі температуралық ортада өзінің механикалық және оптикалық қасиеттерінің тұрақтылығын сақтай алуы керек.
Оптикалық талшықтың артық ұзындығы: Оптикалық талшықтың артық ұзындығы әдетте шамамен 0,5%-0,7% реттеледі. Оптикалық талшықтың дәл бақыланатын артық ұзындығы оптикалық кабельдің жақсы созылу өнімділігі мен температура сипаттамаларына ие болуын қамтамасыз етеді. Оптикалық кабель созылғанда немесе температура өзгергенде, қосымша әлсіреуді болдырмау үшін оптикалық талшық артық ұзындық ауқымында еркін кеңейіп, жиырылуы мүмкін.
Қолданылуы: Арналар, Антенна
Ескерту:
a.Модельдегі Xn жұрнағы таңдалған талшықты көрсетеді d. Кабельді ашық ауада сақтауға болмайды
түрі, мәліметтер үшін Янцзы талшық үлгісінің түсіндірмесін қараңыз. ортада 6 айдан астам, әйтпесе
b. Бос түтіктің және талшықтардың түсінің орналасуы зақымдалуы мүмкін.
хроматограммада табуға болады.e. Бұл құжат тек анықтама үшін және болуы мүмкін емес
C. Келісімшартқа қосымша ретінде полиэтилен қаптамасының минималды қалыңдығы пайдаланылады.
1,5 мм. өнім туралы ақпарат, біздің сату қызметкерлеріне хабарласыңыз.
