ZCC оптикалық кабелі YD/T 1258.2, ICEA-596, GR-409, IEC 60794-2-10/11 стандарттарының кез келгеніне жауап бере алады, бұл оның өнімділігінің отандық және шетелдегі тиісті салалық стандарттар талаптарына сәйкес келетінін көрсетеді. Сонымен қатар, қарапайым ПВХ өнімдерінен басқа, сәйкесінше UL OFNR және OFNP сертификаттарынан өткен өнімдер бар. LSZH өнімдері сонымен қатар әртүрлі материалдар арқылы IEC60332-1 немесе IEC60332-3C немесе OFNR сертификаттарына жауап бере алады. Бұл сертификаттар ZCC оптикалық кабелінің сапасы мен өнімділігін одан әрі дәлелдеп, оны әртүрлі қолданба сценарийлерінде сенімді пайдалануға мүмкіндік береді.
Өнім сипаттамасы

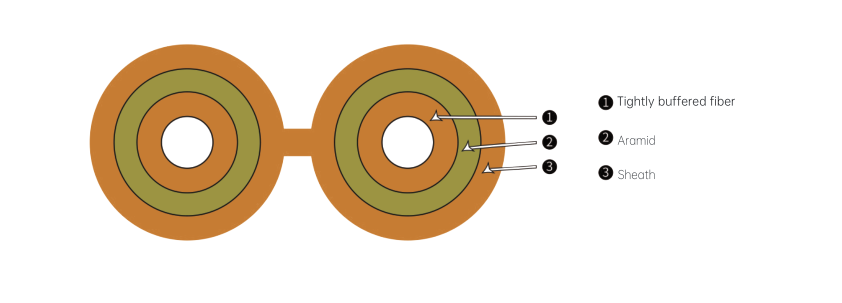

900 мкм немесе 600 мкм тығыз буферленген оптикалық талшықтарды оптикалық тасымалдау блогы ретінде пайдаланатын екі ядролы фигуралы 8 оптикалық кабель,
беріктік элементтері ретінде арамидті жіптермен және соңында-8 фигурасы поливинилхлоридті (ПВХ) қабатымен экструдталған.
қабық. Сонымен қатар, тұтынушыға сәйкес төмен түтінсіз галоген (LSZH) материалының қабығы қамтамасыз етілуі мүмкін
талаптар.
Өнім ерекшелігі
◆Тығыз буферленген оптикалық талшықтарды пайдалану оңай аршуды жеңілдетеді.
◆Тығыз буферленген оптикалық талшықтар тамаша отқа төзімділігін көрсетеді.
◆Арамидті жіптің беріктік элементтері кабель үшін керемет созылу өнімділігін қамтамасыз етеді.
◆Сыртқы қабық материалы коррозияға төзімділік, гидрооқшаулағыштық, жалынға төзімділік және экологиялық тазалықты ұсынады. 8 пішінді құрылым тармақты пайдалану үшін оңай аршуды жеңілдетеді.
• Белсенді қосылымдарға арналған талшықты-оптикалық патч сымдар немесе пигтейльдер.
•Тік біліктерге және мәжбүрлі желдетуге арналған ішкі көтергіш және пленумдық кабельдер.
•Аспаптар мен байланыс құралдарының өзара байланысы.
Жеткізу ұзақтығы
Ұсынылатын ұзындығы: 2000м; басқа ұзындықтар тұтынушы талаптарына сәйкес берілуі мүмкін.
Талшық өзектерінің саны: ZCC оптикалық кабельдері әдетте екі ядролы құрылымға ие. Бұл дизайн талшықты өзектер санына сұраныс аса үлкен емес, бірақ аспаптар мен байланыс жабдығының өзара қосылуы сияқты дуплексті беру қажет болатын сценарийлер үшін қолайлы. Екі талшықты екі жақты байланысты жүзеге асыру үшін сәйкесінше сигналдарды жіберу және қабылдау үшін пайдалануға болады.
Талшық түрі: Φ900μm немесе Φ600μm тығыз буферленген талшықтар оптикалық тасымалдау ортасы ретінде пайдаланылады. Тығыз буферленген талшықтардың артықшылығы - оларды пайдалану үшін оңай сызып тастау. Талшықты қосылымдарды немесе аяқтауды жасағанда, құрылыс тиімділігін арттыра отырып, талшық өзегін ашу үшін сыртқы қорғанысты ыңғайлырақ алуға болады.
Күш мүшесі: Арамид талшығының қабаты кернеуді күшейтетін блок ретінде қапталған. Арамид талшығы жоғары беріктік пен жеңіл салмақ сипаттамаларына ие, ол оптикалық кабель үшін тамаша созылу өнімділігін қамтамасыз ете алады. Оптикалық кабельді төсеу процесінде, ол әуе, құбыр немесе ішкі сымдар болсын, арамидті арматуралық элемент созылу күшіне тиімді қарсы тұра алады, оптикалық талшықты кернеу әсерінен қорғайды және оптикалық сигналдардың тұрақты берілуін қамтамасыз етеді.
Қабық материалы: Ең сыртқы қабат 8-суреттегі поливинилхлорид (ПВХ) немесе түтінсіз галоген (LSZH) қабығымен экструдталған. ПВХ қабықшасының коррозияға төзімділігі, су өткізбейтіндігі және белгілі бір жалынға төзімділігі бар және жалпы ішкі және сыртқы орталарға бейімделе алады. LSZH қабығы аз түтін, галогенсіз және жалынға төзімді сипаттамаларға ие. Ол жанған кезде көп улы түтін шығармайды, бұл персонал мен жабдыққа аз зиян келтіреді және ішкі білік деңгейі мен мәжбүрлі желдету деңгейінің сымдары сияқты өрт қауіпсіздігі жоғары талаптары бар орындарға қолайлы.

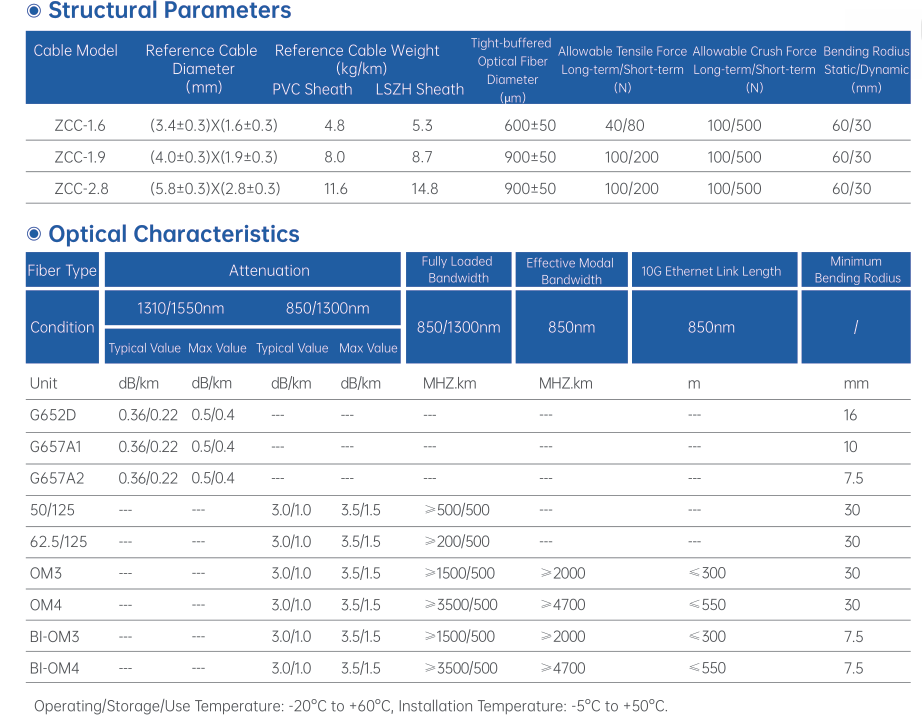

Оптикалық кабель өлшемі: Әртүрлі үлгідегі ZCC оптикалық кабельдерінің өлшемі әртүрлі. Мысалы, ZCC-1,6 өлшемі (3,2±0,3) × (1,6±0,2) мм, ZCC-1,9 (3,8±0,3) × (1,9±0,2) мм, ZCC-2,8 (5,6±0,3) × (2,8±0,2) мм. Шағын өлшем оптикалық кабельді төсеу кезінде икемді етеді және құбырлар мен магистральдар сияқты тар кеңістіктерге бейімделе алады.
Тасымалдау жылдамдығы: Қалыпты жағдайларда ZCC оптикалық кабелінің беру жылдамдығы 1000 Мбит/с жетуі мүмкін, бұл кәсіпорынның жергілікті желілерінде, кампус желілерінде және басқа сценарийлерде қысқа қашықтыққа деректерді беру сияқты көптеген деректер байланысы мен желі құрылысының қажеттіліктерін қанағаттандыра алады.
Бір сегменттің максималды ұзындығы: Әдетте, бір сегменттің максималды ұзындығы - 100 метр, бұл сигнал сапасы мен беру өнімділігін қамтамасыз ету үшін ұсынылатын ұзындық. Егер ұзағырақ жіберу қашықтығы қажет болса, оны оптикалық күшейткіштерді, қайталағыштарды және басқа жабдықты пайдалану арқылы жүзеге асыруға болады.
Трансмиссия толқын ұзындығы: ZCC оптикалық кабелінің тарату толқын ұзындығы пайдаланылатын оптикалық талшық түріне байланысты өзгереді. Егер бұл мультимодалы тығыз буферлі талшық болса, жалпы тарату толқын ұзындығы 850нм және 1300нм; егер бұл бір режимді тығыз буферлі талшық болса, жиі қолданылатын тарату толқын ұзындығы 1310нм және 1550нм. Әр түрлі тарату толқын ұзындықтары әртүрлі тасымалдау қашықтығына және қолдану сценарийлеріне сәйкес келеді. Мысалы, 850нм толқын ұзындығы қысқа қашықтыққа, ал 1550нм толқын ұзындығы ұзақ қашықтыққа және үлкен сыйымдылыққа жарамды.
Атенуация сипаттамалары: Оптикалық талшықтың әлсіреуі оптикалық сигналдардың берілу қашықтығына әсер ететін маңызды факторлардың бірі болып табылады. ZCC оптикалық кабелінде қолданылатын тығыз буферлі талшық төмен әлсіреу сипаттамаларына ие. Толқын ұзындығы 1310 нм кезінде мультимодалы талшықтың әлсіреуі әдетте 0,5 дБ/км-ден аз, ал бір режимді талшықтар әдетте шамамен 0,35 дБ/км құрайды; 1550 нм толқын ұзындығында бір режимді талшықтың әлсіреуі 0,2 дБ/км немесе одан аз болуы мүмкін. Төменгі әлсіреу оптикалық кабельде жіберілген кезде оптикалық сигналдардың энергия жоғалтуының аз екенін білдіреді, бұл сигналдардың ұзақ қашықтыққа тұрақты берілуін қамтамасыз ете алады.
Дисперсиялық сипаттамалар: Дисперсия тарату кезінде оптикалық импульстің кеңеюіне әкеледі, осылайша сигналдың берілу жылдамдығы мен қашықтығын шектейді. Көпмодалы талшықтар үшін негізінен модальды дисперсия бар және оның дисперсия коэффициенті салыстырмалы түрде үлкен, бұл сонымен қатар көпмодалы талшықтардың берілу қашықтығын әдетте бірнеше жүз метрге дейін шектейді. Бір режимді талшықтарда модальды дисперсия болмайды, негізінен материал дисперсиясы және толқындық дисперсия. Талшықтың құрылымы мен материалын ақылға қонымды жобалау арқылы бір режимді талшықтардың дисперсиялық коэффициенті алыс қашықтыққа және жоғары жылдамдықты сигнал беруді жүзеге асыру үшін аз болуы мүмкін.
Жұмыс температурасының диапазоны: ZCC оптикалық кабелінің тасымалдау/сақтау/пайдалану температурасы -20℃~+60℃, ал орнату температурасы -5℃~+50℃. Осы температура диапазонында оптикалық кабель оптикалық сигналдардың тұрақты берілуін қамтамасыз ету үшін қалыпты физикалық және оптикалық қасиеттерді сақтай алады. Суық солтүстік аймақтарда немесе ыстық оңтүстік аймақтарда, егер ол белгіленген температура диапазонында қолданылса және сақталса, оптикалық кабель сенімді жұмыс істей алады.
Су өткізбейтін өнімділік: ZCC оптикалық кабелі әдетте ұзақ уақыт суға малынған орталарда пайдаланылмаса да, оның белгілі бір су өткізбейтін сыйымдылығы бар. Қабық материалының өзі су өткізбейтін, ол ылғалдың оптикалық кабельдің ішкі бөлігіне енуіне және оптикалық талшыққа зақым келтіруіне жол бермейді. Сонымен қатар, тығыз буферленген талшықтың құрылымы да талшықтың оптикалық өнімділігін әсер етуден сақтай отырып, ылғалдың енуіне белгілі бір дәрежеде кедергі жасай алады.
Ультракүлгінге төзімділік өнімділігі: ZCC оптикалық кабелін ашық ауада немесе ультракүлгін сәулесі бар ортада пайдалану қажет болса, оның қабық материалында ультракүлгінге қарсы функция бар. Ультракүлгін сәулелер кейбір материалдарды қартатады және олардың өнімділігін төмендетеді, ал ультракүлгінге төзімді қабық материалы ультракүлгін сәулелердің эрозиясына тиімді қарсы тұра алады және оптикалық кабельдің қызмет ету мерзімін ұзартады.
Жалынға төзімділік: Мысалы, LSZH қабық материалы бар ZCC оптикалық кабелінің отқа төзімділігі жақсы және IEC60332-1 немесе IEC60332-3C сияқты тиісті отқа төзімді стандарттарға сай болуы мүмкін. Өрт кезінде жалынға төзімді оптикалық кабельдер жалынның таралу жылдамдығын азайтып, өрт қаупін азайтады.
Созылу күші: Арамидті күшейтетін элементтің арқасында ZCC оптикалық кабелі жақсы созылу өнімділігіне ие. Әртүрлі типтегі оптикалық кабельдердің созылу күші әртүрлі. Мысалы, ZCC-1,6 ұзақ мерзімді созылу беріктігі 40Н, ал қысқа мерзімді созылу беріктігі 80Н; ZCC-1,9 және ZCC-2,8 ұзақ мерзімді созылу беріктігі 100Н, ал қысқа мерзімді созылу беріктігі 200Н. Мұндай созылу күші оптикалық кабель төсеу және пайдалану кезінде белгілі бір кернеуге ұшыраса да, оптикалық талшықты зақымдамауын қамтамасыз ете алады.
Қиындық күші: ZCC оптикалық кабелі әртүрлі төсеу орталарына бейімделу үшін белгілі бір ұсақтау күшіне төтеп бере алады. Мысалы, ZCC-1.6 ұзақ мерзімді ұсақтау күші 60Н/100мм, ал қысқа мерзімді ұсақтау күші 300Н/100мм; ZCC-1.9 және ZCC-2.8 ұзақ мерзімді ұсақтау күші 60Н/100мм, ал қысқа мерзімді ұсақтау күші 300Н/100мм. Құбырларға төсеу кезінде немесе басқа сыртқы қысымның әсерінен оптикалық кабельдің сығу күші оның ішкі оптикалық талшықтарының қысылмауын қамтамасыз ете алады, бұл қалыпты беру өнімділігін сақтайды.
Иілу радиусы: ZCC оптикалық кабелінің белгілі бір иілу өнімділігі бар және оның ең аз иілу радиусы оптикалық кабельдің сыртқы диаметріне байланысты. Жалпы айтқанда, статикалық иілу радиусы оптикалық кабельдің сыртқы диаметрінен 10 есе, ал динамикалық иілу радиусы оптикалық кабельдің сыртқы диаметрінен 20 есе көп. Оптикалық кабельді төсеу кезінде оптикалық талшыққа зақым келтіретін және оптикалық сигналдардың берілуіне әсер ететін шамадан тыс иілуді болдырмау үшін оның ең төменгі иілу радиусының талаптарын сақтау қажет.
Ескерту:
Бұл құжат тек анықтамаға арналған және оны келісімшартқа қосымша ретінде пайдалануға болмайды.Өнім туралы толық ақпарат алу үшін біздің сату қызметкерлеріне хабарласыңыз.
