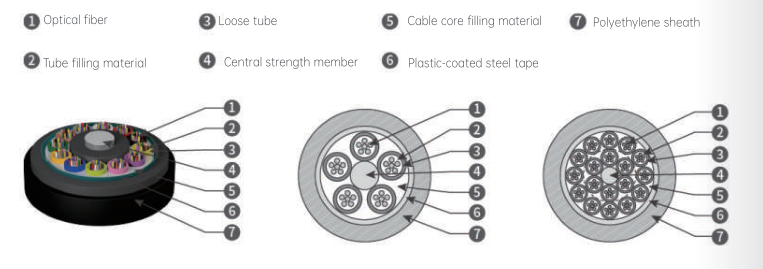

Түсті оптикалық талшықтар жоғары модульді материалдан жасалған бос түтікке орналастырылады, содан кейін ол тиксотропты суды бөгейтін гельмен толтырылады. Кабель өзегінің ортасында металл беріктік элементі бар. Бос түтік (және толтырғыш арқан) дөңгелек кабель өзегін қалыптастыру үшін орталық беріктік элементінің айналасында бұралған, кабель өзегінде және кабель өзегі мен болат жолақ арасында су өткізбейтін гель толтырылған бос орындар бар. Пластмассамен қапталған алюминий таспамен бойлық оралғаннан кейін, содан кейін полиэтиленді ішкі қабықпен экструдталғаннан кейін, кабель пластикпен қапталған болат таспамен бойлық оралған, содан кейін полиэтиленді сыртқы қабықпен экструдталған. Соңында, бір дөңгелек болат сыммен брондалғаннан кейін, кабель полиэтиленді сыртқы қабықпен экструдталған.
Өнім сипаттамасы
Түсті оптикалық талшықтар жоғары модульді материалдан жасалған бос түтікке орналастырылады, содан кейін ол тиксотропты суды бөгейтін гельмен толтырылады. Кабель өзегінің ортасында металл беріктік элементі бар. Бос түтік (және толтырғыш арқан) дөңгелек кабель өзегін қалыптастыру үшін орталық беріктік элементінің айналасында бұралған, кабель өзегінде және кабель өзегі мен болат жолақ арасында су өткізбейтін гель толтырылған бос орындар бар. Пластмассамен қапталған алюминий таспамен бойлық оралғаннан кейін, содан кейін полиэтиленді ішкі қабықпен экструдталғаннан кейін, кабель пластикпен қапталған болат таспамен бойлық оралған, содан кейін полиэтиленді сыртқы қабықпен экструдталған. Соңында, бір дөңгелек болат сыммен брондалғаннан кейін, кабель полиэтиленді сыртқы қабықпен экструдталған.
Өнім ерекшеліктері
Бос түтіктің материалының өзі гидролизге жақсы қарсылық пен жоғары беріктікке ие. Жалғыз дөңгелек болат сым бронь кабельдің созылу беріктігін арттырады.
◆Түтік ішіндегі тиксотропты гельмен толтырылған, оптикалық талшықтарды тығыздаудың маңызды қорғанысын қамтамасыз етеді.
◆PE қабығы ультракүлгін сәулеленуге тамаша қарсылыққа ие.
◆Бір болат сымның орталық беріктігі элементі оптикалық кабельдің параллельдігі мен созылу беріктігіне ықпал етеді.
◆Жақсы механикалық өнімділік пен температура сипаттамаларына ие. Алюминий таспамен қапталған ылғалға төзімді қабат.
◆Екі жақты гофрленген болат таспа (PSP) кабельдің ылғалға төзімділігін арттырады, ал гофрленген бөлігі PE-мен жақсы байланысып, құрылымды берік етеді. Жоғары сапалы суды блоктайтын материалдар оптикалық кабельге бойлық судың түсуіне жол бермейді.
Оптикалық сипаттамалар
| Талшық Түр | Өсу (+20℃) | Өткізу қабілеті | Сандық
Диафрагма | Кабель Кесу |
| @850мм | @1300мм | @1310мм | @1550мм | @850мм | @1300мм | Толқын ұзындығы |
| G.652 |
|
| ≤0,36дб/км | ≤0,22дб/км | - | - |
| ≤1260нм |
| G.655 |
|
| ≤0,40дб/км | ≤0,23дб/км | - | - | - | ≤1450нм |
| 50/125 мкм | ≤3,0дб/км | ≤1,0дб/км | - | - | ≥500МГц ·км | ≥500МГц ·км | 0,200±0,015НА | - |
| 62,5/125 мкм | ≤3,3дб/км | ≤1,0дб/км | - | - | ≥200МГц ·км | ≥500МГц ·км | 0,275±0,015NS | - |
Құрылымдық параметрлер
Кабель Үлгі
(артады
2 талшық) | саны
Талшықтар | Бос түтіктердің саны | Құю арқандарының саны | Анықтамалық кабельдің салмағы
(кг/км) | Рұқсат етілген созылу күші Ұзақ мерзімді/Қысқа мерзімді
(N) | Рұқсат етілген қирату күші Ұзақ мерзімді/Қысқа мерзімді
(N) | Иілу радиусы Статикалық/динамикалық (мм) |
| GYTA53-2~6Xn | 2~6 | 1 | 5 | 177 | 600/1500 | 300/1000 | 10D/20D |
| GYTA53-8~12Xn | 8~12 | 2 | 4 | 177 |
| GYTA53-14~18Xn | 14~18 | 3 | 3 | 177 |
| GYTA53-20~24Xn | 20~24 | 4 | 2 | 177 |
| GYTA53-26~30Xn | 26-30 | 5 | 1 | 177 |
| GYTA53-32~36Xn | 32~36 | 6 | 0 | 177 |
| GYTA53-38~48Xn | 38~48 | 4 | 1 | 194 |
| GYTA53-50~60Xn | 50~60 | 5 | 0 | 194 |
| GYTA53-62~72Xn | 62~72 | 6 | 0 | 204 |
| GYTA53-74~84Xn | 74~84 | 7 | 1 | 239 |
| GYTA53-86~96Xn | 86~96 | 8 | 0 | 239 |
| GYTA53-98~108Xn | 98~108 | 9 | 1 | 275 |
| GYTA53-110~120Xn | 110~120 | 10 | 0 | 275 |
| GYTA53-122~132Xn | 122~132 | 11 | 1 | 312 |
| GYTA53-134~144Xn | 134~143 | 12 | 0 | 312 |
| GYTA53-146~216Xn | 146~216 | 13-18 | 5-0 | 312 |
| Сақтау және жұмыс температурасы: -40 ℃ - + 70 ℃. |
Қазіргі заманғы байланыс желілерін салуда оптикалық кабельдер ақпаратты тасымалдаудың негізгі тасымалдаушылары ретінде олардың өнімділігі байланыс сапасы мен тұрақтылығына тікелей әсер етеді. GYTA53 оптикалық кабелі сыртқы байланыс салаларында кеңінен қолданылатын түрі ретінде өзінің бірегей параметр сипаттамаларына байланысты қалааралық байланыста, кеңсе аралық байланыста және әртүрлі күрделі орталардағы байланыс сценарийлерінде маңызды рөл атқарады. GYTA53 оптикалық кабелінің параметрлік сипаттамаларын терең түсіну байланыс желілерін ұтымды таңдау, дұрыс төсеу және тиімді қызмет көрсету үшін өте маңызды.
GYTA53 оптикалық кабелі бір режимді немесе көп режимді талшықтарды орналастыра алады, жалпы талшықты өзек саны 2-ден 300-ге дейін. Бір режимді талшықтар (мысалы, G.652, G.655 және т.б.) алыс қашықтыққа, жоғары жылдамдықты деректерді беру үшін жарамды. Олардың ядросының диаметрі кішкентай, әдетте шамамен 9 мкм, бұл дисперсияны тиімді төмендетеді және оптикалық сигналдардың ұзақ қашықтыққа аз шығынмен берілуіне қол жеткізе алады. Көп режимді талшықтар (мысалы, 50/125μm, 62,5/125μm) қысқа қашықтықтағы байланыс пен жергілікті желілерде жиі қолданылады. Олардың ядросының диаметрі салыстырмалы түрде үлкен, бұл оптикалық сигналдардың бірнеше режимдерін бір уақытта жіберуге мүмкіндік береді, бірақ тарату қашықтығы мен жылдамдығы бір режимді талшықтармен салыстырғанда шектеулі. Әртүрлі негізгі сандардың конфигурациясы шағын байланыс тармақтарынан үлкен байланыс магистральдарына дейін әртүрлі байланыс қажеттіліктерін қанағаттандырады.
Талшықтар жоғары модульді пластиктен жасалған бос түтіктерге салынған. Бұл материал ішкі талшықтарды сенімді физикалық қорғауды қамтамасыз ететін жақсы гидролизге төзімділік пен жоғары беріктікке ие. Бос түтіктер ылғалды оқшаулайтын, су буының талшықтарды зақымдауын болдырмайтын және сыртқы механикалық кернеуді белгілі бір дәрежеде буфер ететін арнайы су өткізбейтін жақпамен толтырылады. Әдетте, бос түтіктердің сыртқы диаметрі шамамен 1,9 - 2,05 мм. Өзек саны әртүрлі оптикалық кабельдердегі бос түтіктердің саны және әрбір түтіктегі талшық өзектерінің саны әр түрлі болады. Мысалы, кейбір төменгі ядролы оптикалық кабельдерде тек 1 - 2 бос түтік болуы мүмкін, олардың әрқайсысында талшықтардың бірнеше өзегі бар; ал жоғары ядролы оптикалық кабельдер 6 - 12 бос түтіктерді қамтуы мүмкін, бұл ретте әрбір түтіктегі талшықты өзектер саны сәйкесінше артады.
Металл беріктік элементі кабель өзегінің ортасына орналастырылған, әдетте фосфатталған болат сымнан жасалған. Фосфатталған болат сым жоғары модульге және коррозияға төзімділікке ие, бұл оптикалық кабельдің созылу беріктігін айтарлықтай арттыра алады. Арнайы өзек саны бар кейбір оптикалық кабельдерде қорғаныс әсерін одан әрі жақсарту үшін металл беріктік элементі де полиэтилен (PE) қабатымен жабылған. Беріктік элементінің диаметрі әдетте шамамен 0,8 - 1,2 мм, ал нақты мән оптикалық кабельдің техникалық сипаттамалары мен дизайн талаптарына сәйкес реттеледі. Ол оптикалық кабельді төсеу кезінде негізгі созу күшін көтереді, бұл оптикалық кабельдің ішіндегі талшықтардың әртүрлі күрделі құрылыс орталарында және ұзақ мерзімді пайдалануда шамадан тыс кернеуге байланысты зақымданбауын қамтамасыз етеді.
Бос түтіктер мен толтыру арқандары орталық беріктік элементінің айналасында "SZ" қос бағытты бұрау технологиясы арқылы ықшам және дөңгелек кабель өзегі құрылымына айналдырылады. Бұл бұрау әдісі оптикалық кабельдің икемділігін жақсартып, төсеу жұмыстарын жеңілдетіп қана қоймайды, сонымен қатар әрбір бос құбырды кабель өзегіне біркелкі бөлуге мүмкіндік береді, сыртқы күштерді тиімді түрде таратады. Оптикалық кабельдің бойлық немесе көлденең бағыты бойымен ылғалдың енуіне және талшықтарға зиян келтіруіне жол бермейтін толық секциялық суды блоктауға қол жеткізу үшін кабель өзегіндегі бос орындар суды блоктайтын қосылыстармен толтырылады. Толтырғыш арқан әдетте белгілі икемділігі мен беріктігі бар полимерлі материалдан жасалады, ол кабель өзегінде толтырғыш және тірек рөл атқарады, кабель өзегі құрылымының тұрақтылығын одан әрі арттырады.
Ішкі қабық: Пластмассамен қапталған алюминий таспа (APL) ылғалға төзімді және электромагниттік қорғаныс қабатын қалыптастыру үшін кабель өзегіне бойлай оралған. Алюминий-пластикалық композициялық таспаның ылғалға төзімділігі жақсы, ол сыртқы ылғалдың оптикалық кабельдің ішкі бөлігіне енуін тиімді болдырмайды. APL қабатының сыртында полиэтиленнен жасалған ішкі қабық экструдталған. Полиэтилен материалы жақсы оқшаулау өнімділігімен және химиялық коррозияға төзімділігімен ерекшеленеді, бұл ішкі құрылымды одан әрі қорғауды қамтамасыз етеді. Ішкі қабықтың қалыңдығы әдетте шамамен 1,0 - 1,2 мм, ол кабель өзегін мықтап орап, оптикалық кабельді сенімді ішкі қорғауды қамтамасыз ету үшін APL қабатымен бірге жұмыс істейді.
Брондау қабаты: Екі жақты пластмассамен қапталған болат таспа (PSP) брондау қабатын қалыптастыру үшін ішкі қабықтың айналасына бойлай оралған. PSP таспасы жоғары беріктікке және арнайы өңдеуден кейін жақсы икемділікке ие. Брондау қабаты сыртқы механикалық қысым мен әсерге тиімді қарсы тұра отырып, оптикалық кабельдің қысылуы мен созылуына төзімділігін айтарлықтай арттырады. Мысалы, тікелей көму кезінде ол топырақтың қысымына және қазбаның ықтимал зақымдалуына төтеп бере алады. Сонымен қатар, ол кеміргіштердің оптикалық кабельді кеміретін зақымдануын болдырмайды. Брондау қабатындағы болат таспаның қалыңдығы әдетте шамамен 0,15 - 0,2 мм құрайды және оның бойлық орау әдісі мен қабаттасатын ені оптикалық кабельдің икемділігіне әсер етпестен жеткілікті қорғанысты қамтамасыз ету үшін мұқият жобаланған.
Сыртқы қабық: Соңында, полиэтиленнен жасалған сыртқы қабық брондау қабатының сыртына шығарылады. Сыртқы қабықтың ультракүлгін сәулелерге төзімділігі және қоршаған ортаның күйзелістеріне қарсы тұруы жақсы және күн сәулесінің әсері, жел мен жаңбыр эрозиясы сияқты қатал сыртқы климаттық жағдайларға бейімделе алады. Оның қалыңдығы әдетте шамамен 1,7 - 1,8 мм, сыртқы құрылымды жан-жақты қорғауды қамтамасыз етеді, брондау қабатын тоттанудан және коррозиядан сақтайды және оптикалық кабельдің қызмет ету мерзімін ұзартады. Сонымен қатар, сыртқы қабықтың беті әдетте төсеу кезінде тартуды және бекітуді жеңілдететін белгілі бір үйкеліс коэффициентіне ие.
Номиналды созылу күші (RTS): Нақты және біртұтас тіркелген стандартты мән болмаса да, жалпы айтқанда, GYTA53 оптикалық кабелінің RTS дизайны әртүрлі қолданба сценарийлері мен негізгі сандарға байланысты өзгереді. Қысқа қашықтықта немесе төмен жүктеме сценарийлерінде пайдаланылатын ядролары аз оптикалық кабельдер үшін олардың RTS салыстырмалы түрде төмен болуы мүмкін; ал қалааралық магистральдарда немесе күрделі орталарда пайдаланылатын жоғары ядролы оптикалық кабельдер үшін RTS әртүрлі қатал жағдайларда қауіпсіз және тұрақты жұмысты қамтамасыз ету үшін жоғарырақ жобалануы керек.
Максималды рұқсат етілген кернеу (MAT): Қысқа мерзімді рұқсат етілген кернеу ≥3000N, ал ұзақ мерзімді рұқсат етілген кернеу ≥1000N. Нақты төсеу процесінде, мысалы, үстіңгі төсеу кезінде оптикалық кабельдің меншікті салмағы, жел күші және құрылыстың ықтимал тартылуы сияқты факторлардың әсерінен туындайтын кернеуді ескеру қажет. MAT осы жағдайларда оптикалық кабельдің ішкі талшықтардың қалыпты жұмысын қамтамасыз ете отырып, тұрақты деформациясыз немесе зақымданусыз сәйкес кернеуге төтеп бере алатынын қамтамасыз етеді. Мысалы, үлкен аралыққа үстіңгі төсеу кезінде, сәйкес MAT бар GYTA53 оптикалық кабельдерін ақылға қонымды есептеу және таңдау арқылы ол оптикалық кабельдің үзілуін немесе шамадан тыс кернеу салдарынан талшық өнімділігінің төмендеуін тиімді болдырмайды.
Жылдық орташа жұмыс кернеуі (EDS): ЭСҚ – ұзақ мерзімді пайдалану кезінде оптикалық кабельдің тұрақтылығын анықтайтын маңызды ұзақ мерзімді өнімділік көрсеткіші. Арнайы мән нақты берілмесе де, жалпы дизайн ЭСҚ әсерінен оптикалық кабельдің ішіндегі талшықтар кернеуді немесе қосымша әлсіреуді тудырмауын талап етеді. Бұл қалыпты жұмыс жағдайында, мысалы, жылдық орташа температура, жел және мұз жоқ, оптикалық кабель көтеретін кернеу қауіпсіз және тұрақты диапазонда болады, бұл талшықтардың әрқашан ең жақсы жұмыс күйінде болуын қамтамасыз ете алады, осылайша байланыстың сенімділігі мен тұрақтылығын қамтамасыз етеді.
Қысқа мерзімді рұқсат етілген ұсақтау күші ≥3000N/100мм, ал ұзақ мерзімді рұқсат етілген ұсақтау күші ≥1000N/100мм. Тікелей көму кезінде оптикалық кабель топырақтан тік қысымға ұшырайды; құбырды төсеу кезінде ол құбырдың деформациясының немесе басқа қоршаған объектілердің қысымына ұшырауы мүмкін. GYTA53 оптикалық кабелінің жақсы қысу өнімділігі оның осы жағдайларда құрылымдық тұтастығын сақтауға мүмкіндік береді және ішкі талшықтарға әсер етпейді. Мысалы, тікелей көмілген оптикалық кабельдің үстіндегі топырақ басқа себептермен тұнып қалғанда немесе үлкен қысым тудырғанда, оптикалық кабельдің қысу құрылымы қысымды тиімді түрде таратады, талшықтардың жаншылуын болдырмайды және сигнал берудің үзілуін тудырады.
Статикалық иілу радиусы: Статикалық иілу радиусы кабель диаметрінен 10 есе көп. Оптикалық кабель орнатылғаннан кейін және статикалық күйде оның иілу радиусы осы талапқа сай болуы керек. Мысалы, ғимараттардың ішіндегі сымдарды немесе байланыс жабдығы бөлмелеріндегі кабельді орналастыруда оптикалық кабельді кеңістіктік орналасуға бейімдеу үшін белгілі бір дәрежеде майыстыру қажет болуы мүмкін. Осы уақытта статикалық иілу радиусының стандартқа сәйкес келуін қамтамасыз ету оптикалық сигналдың әлсіреуі мен бұрмалануын тудыратын шамадан тыс иілу салдарынан талшықтың ішкі құрылымының зақымдануын болдырмайды.
Динамикалық иілу радиусы: Динамикалық иілу радиусы кабель диаметрінен 20 есе көп. Оптикалық кабельді төсеу кезінде, мысалы, әуедегі оптикалық кабельдерді орналастыру және құбыр желісінің оптикалық кабельдерін бұрау кезінде, оптикалық кабель динамикалық қозғалмалы күйде болады және қауіпсіздікті қамтамасыз ету үшін үлкенірек иілу радиусын қажет етеді. Мысалы, жоғарыдағы оптикалық кабельдерді орналастыру үшін кернеуді өтеу жабдығын пайдаланған кезде, оптикалық кабель тарту процесі кезінде майысып қалады. Бұл уақытта динамикалық иілу радиусының талабы төсеу процесінің бірқалыпты жүруін қамтамасыз ете отырып, қозғалыс кезінде шамадан тыс иілу салдарынан оптикалық кабельдің зақымдалуын болдырмайды.
Жұмыс температурасының диапазоны: Жұмыс температурасының диапазоны -40℃ мен +60℃, ал кейбір өнімдерді -40℃ мен +70℃ дейін ұзартуға болады. Бұл GYTA53 оптикалық кабельдеріне суық полярлық аймақтарда немесе ыстық шөлді аймақтарда болсын, әлемдегі әртүрлі климаттық жағдайларға бейімделуге мүмкіндік береді. Төмен температуралы ортада оптикалық кабельдің материалдары сынғыш болмайды және талшықтарға төмен температура әсер етпеуін қамтамасыз ете отырып, жақсы икемділік пен механикалық қасиеттерді сақтай алады; жоғары температуралы ортада оптикалық кабельдің құрылымы мен материалдық қасиеттері тұрақты және қалыпты байланысты қамтамасыз ететін шамадан тыс температура салдарынан қабықтың жұмсаруы және талшық өнімділігінің нашарлауы сияқты мәселелер туындамайды.
Температуралық цикл сынағы: Температура циклінің сынағы әртүрлі температура қадамдарында циклдік сынақты қажет етеді (мысалы, +20℃, -40℃, +70℃, +20℃). Бір қабықшалы оптикалық кабельдер әр қадамда 12 сағат, ал қос қабықшалы оптикалық кабельдер әр қадамда 24 сағат, 2 циклмен сақталады. Осындай сынақтар арқылы оптикалық кабельдің нақты пайдалану кезінде орын алуы мүмкін температура өзгерістерін имитациялаңыз және температураның қайталанатын ауытқулары кезінде оптикалық кабельдің жұмыс тұрақтылығын тексеріңіз. Температуралық цикл сынағынан кейін талшықты әлсірету және механикалық беріктік сияқты оптикалық кабельдің әртүрлі өнімділік көрсеткіштері нақты күрделі температуралық ортада сенімді жұмысты қамтамасыз ету үшін әлі де стандартты талаптарға сай болуы керек.
Толық секциялы суды бөгейтін құрылым қабылданған. Оптикалық кабельдің толық бөлігінде судың ағып кетуін сынау кезінде ол 1 м су бағанасы мен 1 м оптикалық кабель астында 8 сағат бойы су ағып кетпеу талабына сай болуы керек. Кабель өзегiнiң iшiндегi борпылдақ түтіктерге су өткізбейтін жақпа құюдан бастап, кабель өзектерінің саңылауларына су өткізбейтін қосылыстарды толтыруға дейін, содан кейін сыртқы қабықтың су өткізбейтін конструкциясына дейін барлық оптикалық кабель құрылымы көп деңгейлі суды блоктау жүйесін құрайды. Бұл тамаша суды бөгеу өнімділігі оптикалық кабельдің ішкі бөлігіне ылғалдың енуін тиімді болдырмайды, ылғалға байланысты талшықты гидролизден сақтайды, нәтижесінде тасымалдау өнімділігі төмендейді. Ол ылғалды жер асты ортасына тікелей көмілген болса да, жаңбыр көп түсетін жерлерде үстіңгі жағында болса да, GYTA53 оптикалық кабелінің су өткізбейтін өнімділігі оның ұзақ мерзімді тұрақты жұмысына күшті кепілдік бере алады.
Сыртқы қабығы ультракүлгін сәулелеріне жақсы төзімді полиэтилен материалынан жасалған. Сыртқы ортада оптикалық кабель ұзақ уақыт күн сәулесінің әсеріне ұшырайды, ал ультракүлгін сәулелер материалдың қартаюын тудырады, материалдың өнімділігін төмендетеді. GYTA53 оптикалық кабелінің ультракүлгін сәулелеріне төзімді сыртқы қабығы ультракүлгін сәулелердің эрозиясына тиімді қарсы тұра алады, материалдың қартаю жылдамдығын бәсеңдетеді және қабықтың физикалық қасиеттері мен қорғаныс функцияларын сақтай алады. Ұзақ мерзімді ультракүлгін сәулеленуден кейін сыртқы қабық айқын жарықшақтарды, мортты және басқа құбылыстарды көрсетпейді, осылайша оптикалық кабельдің жалпы құрылымдық тұтастығы мен жұмыс тұрақтылығын қамтамасыз етеді және оптикалық кабельдің қызмет ету мерзімін ұзартады.
70 ℃ (24 сағат) қоршаған орта жағдайында оптикалық кабельде толтырғыш қоспалар мен жабын қоспалары тамшыламауы керек. Бұл сынақ негізінен жоғары температуралы ортада оптикалық кабель ішіндегі толтыру және жабу материалдарының тұрақтылығын тексереді. Егер бұл материалдар жоғары температурада тамшыласа, бұл оптикалық кабельдің ішкі құрылымына зақым келтіруі мүмкін, бұл талшықтардың қорғаныс әсеріне және өткізу қабілетіне әсер етеді. GYTA53 оптикалық кабелі ішкі материалдардың жоғары температурада тұрақты болып қалуына және оптикалық кабельдің жұмысына теріс әсер етпейтініне көз жеткізу үшін қатаң тамшылату сынақтарынан өтеді.
G.652 талшық: +20℃ кезінде 1310нм толқын ұзындығында әлсіреу ≤0,36дБ/км, ал 1550нм толқын ұзындығында ≤0,22дБ/км. Төменгі әлсіреу ұзақ қашықтыққа сигнал беру мүмкіндігін беретін талшықтар арқылы тасымалданған кезде оптикалық сигналдардың аз энергия жоғалуын білдіреді. Мысалы, қалааралық байланыс магистральдарында G.652 талшықтарын пайдаланатын GYTA53 оптикалық кабельдері сигналдарды жиі күшейтусіз жүздеген километрге немесе одан да көп қашықтыққа жібере алады, бұл байланыс шығындары мен жүйенің күрделілігін айтарлықтай төмендетеді.
G.655 талшық: 1310нм толқын ұзындығында әлсіреу ≤0,40дБ/км, ал 1550нм толқын ұзындығында ≤0,23дБ/км. Белгілі бір толқын ұзындықтарындағы G.655 талшығының әлсіреу өнімділігі де алыс қашықтықтағы, жоғары жылдамдықты байланыс талаптарына жауап береді. Ол 1550 нм толқын ұзындығына жақын төмен дисперсиялық және әлсіреу сипаттамаларына ие, бұл әсіресе DWDM (тығыз толқын ұзындығын бөлу мультиплексирлеу) сияқты жоғары жылдамдықты байланыс жүйелеріне қолайлы және бір талшықта әртүрлі толқын ұзындығының бірнеше оптикалық сигналдарын жібере алады, бұл талшықтың өткізу қабілетін айтарлықтай жақсартады.
А класының өткізу қабілеті (G.652 талшық): 850нм толқын ұзындығында ол ≥500МГц·км, ал 1300нм толқын ұзындығында ≥1000МГц·км. Өткізу қабілеттілігі талшық арқылы берілуі мүмкін сигналдардың жиілік диапазонын көрсетеді. Өткізу қабілеттілігі неғұрлым үлкен болса, соғұрлым тасымалданатын деректер жылдамдығы жоғары болады. G.652 талшығының әртүрлі толқын ұзындықтарындағы өткізу қабілеттілігі оған әртүрлі байланыс қолданбаларының қажеттіліктерін қанағаттандыруға мүмкіндік береді. Мысалы, жергілікті желілерде оны бір уақытта онлайн режимінде деректер алмасуды, бейнеконференцияларды және басқа да қызметтерді жүргізу үшін көптеген пайдаланушыларға қолдау көрсете отырып, жоғары жылдамдықты деректерді беру үшін пайдалануға болады.
А класының өткізу қабілеті (G.655 Fiber): 850нм толқын ұзындығында ол ≥200МГц·км, ал 1300нм толқын ұзындығында ≥600МГц·км. Белгілі бір толқын ұзындығындағы G.655 талшығының өткізу қабілеттілігі G.652 талшығынан сәл төмен болғанымен, оның 1550 нм толқын ұзындығына жақын тамаша өнімділігі оған алыс қашықтықтағы, жоғары жылдамдықты байланыс жүйелерінде бірегей артықшылықтар береді. Өткізу қабілетінің сипаттамаларын ұтымды пайдалану арқылы қалааралық таратуда жоғары жылдамдықты және үлкен сыйымдылықты деректер байланысына қол жеткізуге болады.
G.652 талшық: Сандық апертура 0,200±0,015NA. Сандық апертура талшықтың оптикалық сигналдарды қабылдау қабілетін анықтайды, бұл оптикалық сигналдың талшыққа қосылуының тиімділігіне және талшықтың иілу жоғалуына әсер етеді. G.652 талшығының сандық саңылауы дизайны оған талшықтағы оптикалық сигналдарды беру режимін тиімді басқаруға мүмкіндік береді, сонымен бірге белгілі бір жарық қабылдау қабілетін қамтамасыз етеді, модальды дисперсияны азайтады және беру өнімділігін арттырады.
G.655 талшық: Сандық апертура 0,275±0,015NA. G.655 талшығының сандық апертурасы салыстырмалы түрде үлкен, яғни оның оптикалық сигналдарды қабылдау қабілеті күштірек және оптикалық сигналдарды талшыққа тиімдірек қоса алады. Оптикалық сигнал күшіне жоғары талаптары бар кейбір қолданбалы сценарийлерде G.655 талшығының бұл сипаттамасы тасымалдау кезінде оптикалық сигналдардың тұрақтылығы мен сенімділігін қамтамасыз ете отырып, маңызды рөл атқара алады.
G.652 талшықты-оптикалық кабель: Кесілген толқын ұзындығы ≤1260нм. Кабельді кесу толқын ұзындығы маңызды оптикалық параметр болып табылады, ол белгілі бір талшықта бір режимде берілуі мүмкін минималды толқын ұзындығын анықтайды. Оптикалық сигналдың толқын ұзындығы кесілген толқын ұзындығынан үлкен болған кезде, талшық көп режимді беруден туындаған модальды дисперсия сияқты проблемаларды болдырмай, бір режимді жіберуге қол жеткізе алады, осылайша оптикалық сигналдардың жоғары сапалы берілуін қамтамасыз етеді. G.652 талшықты-оптикалық кабелінің кесілген толқын ұзындығының дизайны оған жалпы байланыс толқын ұзындығы диапазонында (мысалы, 1310нм және 1550нм) бір режимді беруді тұрақты орындауға мүмкіндік береді.
G.655 талшықты-оптикалық кабель: Кесілген толқын ұзындығы ≤1480нм. G.655 талшықты-оптикалық кабелінің кесілген толқын ұзындығының сипаттамасы оған 1550нм сияқты толқын ұзындықтарының жанында жақсы бір режимді беру өнімділігіне қол жеткізуге мүмкіндік береді. Бұл оны алыс қашықтыққа, жоғары жылдамдықты байланыс жүйелерінде қолдану үшін өте маңызды, бұл оптикалық сигналдардың алыс қашықтыққа жіберу кезінде төмен әлсіреу мен дисперсияны сақтауын қамтамасыз етеді, жоғары жылдамдықты және тұрақты деректерді беруді қамтамасыз етеді.
Оқшаулау кедергісі: Оптикалық кабельдің сыртқы қабықшасының оқшаулау кедергісі (сыртқы қабықтағы құрыш қабаты мен жердің арасындағы) оптикалық кабельді 24 сағат бойы суға батырғаннан кейін 2000МΩ•км кем емес (тұрақты ток 500В сыналған). Жақсы оқшаулау өнімділігі токтың ағып кетуін болдырмайды және электр ақаулары салдарынан оптикалық кабельдің зақымдалуын болдырмайды. Нақты пайдалану кезінде, әсіресе ылғалды ортада немесе электр желілерімен параллель төселген кезде, оқшаулау кедергісінің кепілдігі оптикалық кабельдің қауіпсіз жұмысын қамтамасыз ете алады және сыртқы электр өрістерінің оптикалық кабельдің ішіндегі сигнал беруіне кедергі келтірмейді.
Диэлектрлік күш: Сыртқы қабықтағы құрыш қабаты мен жердің арасында оптикалық кабель 24 сағат бойы суға батырылғаннан кейін 2 минут бойы тұрақты ток 15кВ-тан төмен емес болып сыналады. Екі қабатты оптикалық кабельдер үшін сыртқы қабықтағы құрыш пен металл беріктік элементі арасында GB/T 1408.1 - 2006 сәйкес 5 секунд бойы тұрақты ток 20кВ-тан кем болмауы керек. Диэлектрлік беріктік оптикалық кабельдің оқшаулағыш материалының жоғары кернеуге төтеп беру қабілетін көрсетеді. Диэлектриктің беріктігін қатаң сынау арқылы жоғары вольтты ортада оптикалық кабельдің оқшаулау құрылымы жоғары кернеуді тиімді оқшаулай алады, ішкі талшықтар мен басқа құрылымдарды электрлік зақымданудан қорғайды және байланыс жүйесінің қауіпсіз және тұрақты жұмысын қамтамасыз етеді.
Оптикалық кабельдің сыртқы диаметрі: Өзектер саны артқан сайын, оптикалық кабельдің сыртқы диаметрі сәйкесінше артады. Әдетте, 2 - 30 өзегі бар оптикалық кабельдердің сыртқы диаметрі әдетте шамамен 12,9 мм, ал 300 ядролы оптикалық кабельдердің сыртқы диаметрі шамамен 218,3 мм жетуі мүмкін. Оптикалық кабельдің сыртқы диаметрі оның кеңістік талаптарына және төсеу кезінде құрылыс қиындықтарына әсер етеді. Сыртқы диаметрлері кішірек оптикалық кабельдер құбырларды төсеу кезінде немесе шектеулі кеңістіктегі ортада артықшылықтарға ие, бұл орнатуды және сымдарды өткізуді жеңілдетеді; ал жоғары ядролы, үлкен диаметрлі оптикалық кабельдер үлкен сыйымдылықты беруді қажет ететін магистральдық желілерге жарамды. Құрылыстың қиындығы салыстырмалы түрде үлкен болса да, олар ауқымды коммуникация қажеттіліктерін қанағаттандыра алады.
Оптикалық кабельдің салмағы: Салмақ өзектер санына да байланысты. 2 - 30 өзегі бар оптикалық кабельдердің салмағы шамамен 32 кг/км - 60 кг/км, ал 218 - 300 өзегі бар оптикалық кабельдердің салмағы шамамен 299 кг/км құрайды. Оптикалық кабельдің салмағы төсеу кезінде, әсіресе үстіңгі төсеу кезінде ескерілетін маңызды фактор болып табылады. Тым ауыр оптикалық кабель тірек пен мұнараға жүктемені арттырады, тірек пен мұнараның беріктігін бағалау мен жобалауды қажет етеді. Сонымен қатар, тасымалдау және құрылыс кезінде оптикалық кабельдің салмағы құрылыс жабдықтарын таңдауға және құрылыс жоспарларын құрастыруға да әсер етеді.
GYTA53 оптикалық кабелінің қызмет ету мерзімі әдетте 30 жылдан асады. Бұл оның тамаша материал қасиеттері мен құрылымдық дизайнына байланысты, ол ұзақ мерзімді пайдалану кезінде тұрақты өнімділікті сақтай алады, оптикалық кабельді ауыстыру жиілігін азайтады және техникалық қызмет көрсету шығындарын азайтады. Беріктік элементі үшін фосфатты болат сым, бос құбырлар үшін жоғары модульді пластик және қабық үшін жақсы қартаюға төзімді полиэтилен сияқты жоғары сапалы материалдарды таңдау көп деңгейлі қорғаныс құрылымының дизайнымен үйлеседі, оптикалық кабельге қоршаған ортаның әртүрлі қатал факторлары мен механикалық кернеулерге қарсы тұруға мүмкіндік береді, ұзақ мерзімді сенімді жұмысты қамтамасыз етеді.
Қолдану ауқымы: Ол негізгі желілер, метрополитен желілері және кіру желілері сияқты сыртқы байланыс сценарийлерінде кеңінен қолданылады, сонымен қатар қалааралық байланыс пен кеңсе аралық байланыс үшін қолайлы. Мысалы, байланыс операторларының магистральдық желісі құрылысында GYTA53 оптикалық кабельдері әртүрлі қалалардағы байланыс түйіндерін қосу үшін пайдаланылуы мүмкін; қала ішіндегі метрополитен желісінде олар әртүрлі базалық станцияларды, коммутация орталықтарын және т.б. қосу үшін пайдаланылуы мүмкін; қол жеткізу желісінде олар магистральдық желіден пайдаланушы терминалдарына байланыс сигналдарын енгізу үшін пайдаланылуы мүмкін.
Төсеу әдістері: Үстеме, құбыр, көмілген және тікелей көму сияқты әртүрлі төсеу әдістеріне қолайлы. Үстіңгі төсеу бар инженерлік тіректерді және салыстырмалы қарапайым құрылыспен басқа инфрақұрылымды пайдалана алады; құбырды төсеу үшін алдымен құбырларды төсеу, содан кейін оптикалық кабельді құбырға бұрау қажет, ол оптикалық кабельді сыртқы ортаның тікелей әсерінен қорғай алады және техникалық қызмет көрсету мен басқаруды жеңілдетеді; көмілген және тікелей көмілген төсеу әдістері оптикалық кабельді тікелей жер астына көмуді талап етеді және оптикалық кабельдің қауіпсіздігін қамтамасыз ету үшін тиісті көму тереңдігі мен орнын таңдауға назар аудару керек. Бірнеше төсеу әдістеріне бейімделу GYTA53 оптикалық кабелін әртүрлі инженерлік жобаларда күшті әмбебап етеді.
Қолданылуы: каналдар, әуе, тікелей көму
Ескерту:
a.Модельдегі Xn жұрнағы таңдалған талшықты көрсетеді d. Кабельді ашық ауада сақтауға болмайды-
түрі, мәліметтер үшін Янцзы талшық үлгісінің түсіндірмесін қараңыз. 6 айдан астам уақытқа созылады, әйтпесе спуль мүмкін
b. Бос түтіктің және талшықтардың түсінің орналасуы зақымдалуы мүмкін.
хроматограммада табуға болады.e. Бұл құжат тек анықтама үшін және болуы мүмкін емес
C. Келісімшартқа қосымша ретінде полиэтилен қаптамасының минималды қалыңдығы пайдаланылады.
1,5 мм. өнім туралы ақпарат, біздің сату қызметкерлеріне хабарласыңыз.
